耗材配件产品详情
核心特性与优势
Waukesha B5052A 量管下部密封垫片（Gauge Tube Lower Gasket）是 CFR 系列燃油检测设备流体计量系统的关键密封元件。该垫片安装于量管（如燃油量管、冷却液量管）与缸体/歧管接口的下部连接处，负责密封流体通道，防止冷却液、燃油或其它测试介质泄漏，是保障流体计量精度与测试数据可靠性的重要部件。
优质丁腈橡胶材质：采用纯丁腈橡胶（NBR）制造，具备优异的耐油性、耐冷却液腐蚀性和抗压缩永久变形能力，适用于各类测试介质的密封场景。
精确尺寸设计：外径Φ10mm × 内径Φ6mm，厚度1.0mm，精确适配M6量管接口公差要求，确保与量管接口完美贴合，安装便捷。
宽泛工况适应：工作温度范围 -30℃ 至 150℃，最高可承受0.8MPa密封压力，能够从容应对发动机运行中的温度变化与压力波动。

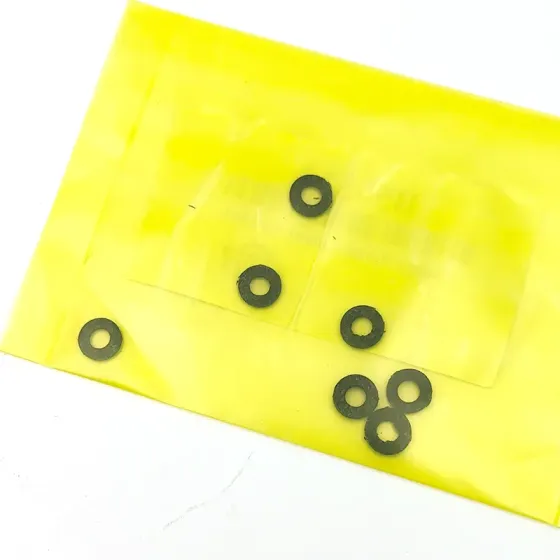

安全包装防护：每包8个，采用黄色防静电袋包装（IP54防碰撞等级），有效保护垫片表面不受污染和损伤。
技术规格
| 参数项 | 规格信息 |
|---|---|
| 产品型号 | B5052A |
| 产品名称 | 量管下部密封垫片（Gauge Tube Lower Gasket） |
| 品牌归属 | Waukesha |
| 材质 | 纯丁腈橡胶（NBR） |
| 厚度 | 1.0mm |
| 外径 | Φ10mm |
| 内径 | Φ6mm |
| 适配接口 | M6量管接口（公差±0.1mm） |
| 耐温范围 | -30℃ 至 150℃ |
| 密封压力 | ≤0.8MPa |
| 包装数量 | 8个/包 |
| 包装方式 | 黄色防静电袋（IP54） |
| 产品标识 | 表面光滑无纤维纹理，印有“CFR”标识；生产日期标注于袋身 |
应用场景
汽油辛烷值测定：在 CFR F1/F2 辛烷值机中，密封量管与缸体接口，防止冷却液渗漏干扰爆震检测信号的准确性，保障流体计量精度。
柴油十六烷值测试：在 CFR F5 十六烷值机中，保障量管下部的长效密封，维持发动机台架运行时的流体计量稳定，避免因泄漏导致的测试偏差。
量管维护与更换：在量管拆卸检修时，同步更换老化或变形的垫片，恢复密封性能，避免因泄漏导致的检测数据偏差。
主要适配设备与相关配件参考
适用设备机型
Waukesha CFR F1 研究法辛烷值机（ASTM D2699）
Waukesha CFR F2 马达法辛烷值机（ASTM D2700）
Waukesha CFR F5 柴油十六烷值检测仪（ASTM D613）
适配 CFR 系列燃油量管、冷却液量管等流体计量接口
关联量管系统配件
量管下部密封垫片（同系列）：B5052B（Gauge Tube Lower Gasket）
量管玻璃管：106334（Glass Burette）
量管护罩：106335（Shield Burette）
量管指示器：106337（Indicator Burette）
关联密封件
橡胶-金属复合垫片：B5068（Gasket）
冷却水管密封垫片：75690 / B5096A（Water Pipe Gasket）
O型圈：B7707 / 110250D（O-Ring）
提示：量管下部密封垫片长期接触测试介质（燃油、冷却液等），丁腈橡胶材料会随时间和介质侵蚀老化。建议在每次拆卸量管后进行检查并更换垫片，以确保流体计量系统密封可靠。安装时注意垫片居中放置，避免偏移导致密封失效。如需采购 CFR 系列检测设备其他量管系统及密封件配件，欢迎联系华元聚合物。
