耗材配件产品详情
核心特性与优势

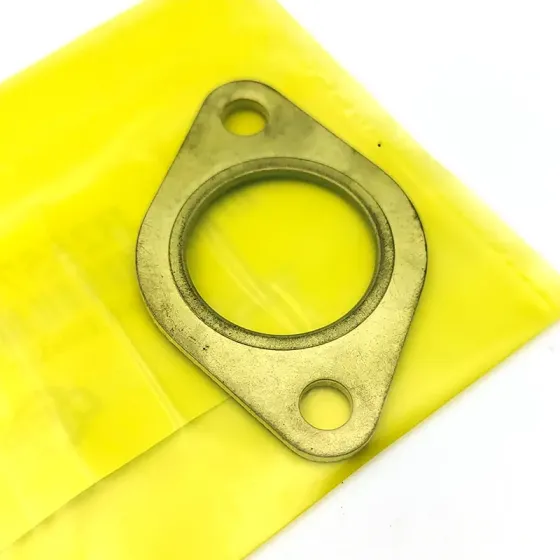

Waukesha B2557 歧管密封垫片（Manifold Gasket）是 CFR 系列燃油检测设备进排气系统的关键密封元件。该垫片安装于进气歧管/排气歧管与缸体之间的接口处，负责密封气体通道，防止混合气泄漏或高温燃气外泄，是保障发动机进气效率、排气背压稳定以及检测数据准确性的重要部件。
优质黄铜材质：采用 H62 黄铜制造，铜含量不低于 62%，具备优异的导热性、耐腐蚀性和抗高温软化能力，特别适用于进排气系统的高温密封场景。
卓越耐高温性能：常规工作温度范围 -40℃ 至 250℃，可瞬间耐受高达 400℃ 的排气冲击温度，确保在严苛工况下保持稳定的密封效果。
可靠密封能力：厚度 1.5mm，精密冲压成型工艺确保尺寸精度，最高可承受 1.5MPa 密封压力，有效防止气体泄漏。
精确适配设计：矩形双孔片状设计，适配 M8 螺栓孔距，与 CFR 发动机歧管接口完美贴合，安装便捷可靠。
技术规格
| 参数项 | 规格信息 |
|---|---|
| 产品型号 | B2557 |
| 产品名称 | 歧管密封垫片（Manifold Gasket） |
| 品牌归属 | Waukesha |
| 材质 | H62 黄铜（铜含量≥62%） |
| 厚度 | 1.5mm |
| 外形 | 矩形片状，带双孔 |
| 适配螺栓 | M8 |
| 耐温范围 | -40℃ 至 250℃（瞬间耐温≤400℃） |
| 密封压力 | ≤1.5MPa |
| 包装数量 | 1个/包 |
| 包装方式 | 黄色防静电袋（IP54） |
| 产品标识 | 表面光亮无氧化，印有“CFR”标识；生产日期标注于袋身 |
应用场景
汽油辛烷值测定：在 CFR F1/F2 辛烷值机中，密封进气歧管与缸体接口，防止混合气泄漏干扰空燃比控制和爆震检测信号的准确性。
柴油十六烷值测试：在 CFR F5 十六烷值机中，保障排气歧管的长效密封，维持发动机台架运行时的缸体压力稳定，避免因燃气泄漏导致的测试偏差。
歧管维护与修复：在进排气歧管检修时，替换老化、变形或烧蚀的铜垫片，快速恢复密封性能，延长设备使用寿命。
主要适配设备与相关配件参考
适用设备机型
Waukesha CFR F1 研究法辛烷值机（ASTM D2699）
Waukesha CFR F2 马达法辛烷值机（ASTM D2700）
Waukesha CFR F5 柴油十六烷值检测仪（ASTM D613）
适配 CFR 系列进气歧管/排气歧管与缸体接口
关联进排气系统配件
排气法兰铜质垫片：110523（Exhaust Flange Gasket）
化油器密封垫片：75976A（Carburetor Gasket）
化油器底座密封垫片：75552A（Carburetor Base Gasket）
进气阀：23436A / 23436B（Valve, Intake）
排气阀：106625A（Valve, Exhaust）
关联密封件
气缸盖密封垫片：105080（Gasket, Cylinder Head）
气缸基座密封垫片：105181 / 105181A / 105181B / 105181C
提示：歧管密封垫片长期处于高温工况，建议在每次拆卸歧管后进行更换。铜质垫片具有良好的导热性和抗高温性能，但若出现变形、氧化严重或密封失效迹象，应及时更换。安装时注意垫片方向，确保螺栓孔位对齐并按规范扭矩紧固。如需采购 CFR 系列检测设备其他进排气系统配件，欢迎联系华元聚合物。
