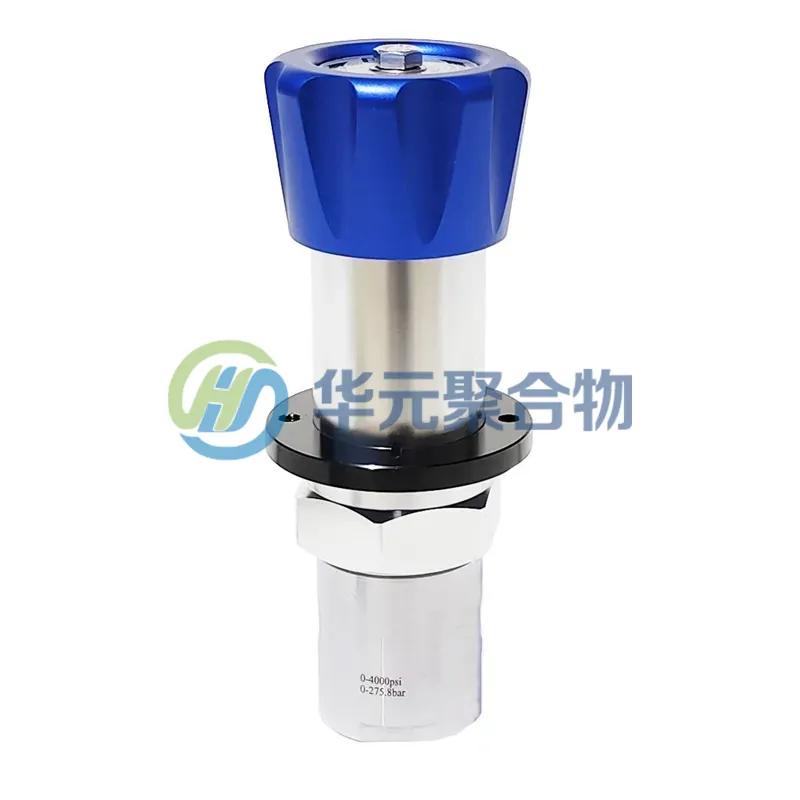

耗材配件产品详情
产品特点
- 可用于腐蚀性气体或液体
- 活塞与膜片结合，高精度安全可靠
- 无橡胶O型圈材料
- 可选多种阀座密封材料
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-1500psi (103bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2
- 接口尺寸：NPT 1/4″F 螺纹连接
- 重量：2KG
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 150°F (66°C) | 3000 psig (20.7MPa) |
| PCTFE | 175°F (80°C) | 6000 psig (41.4MPa) |
| PEEK | 500°F (260°C) | 6000 psig (41.4MPa) |
| POLYIMIDE | 500°F (260°C) | 6000 psig (41.4MPa) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R6 系列调压阀订购号：
HY-R6 — A 1 A 1 M 1 A 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：1 = PTFE，2 = PCTFE，3 = PEEK，4 = POLYIMIDE
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 出口压力控制范围：
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- L = 0 – 1000 psi (0 – 68.9 bar)
- M = 0 – 1500 psi (0 – 103 bar)
- 6. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.2
- 7. 传感机构材料：A = PTFE/不锈钢，B = PCTFE/不锈钢
- 8. 手柄及安装：1 = 标准手柄，2 = 面板安装
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
