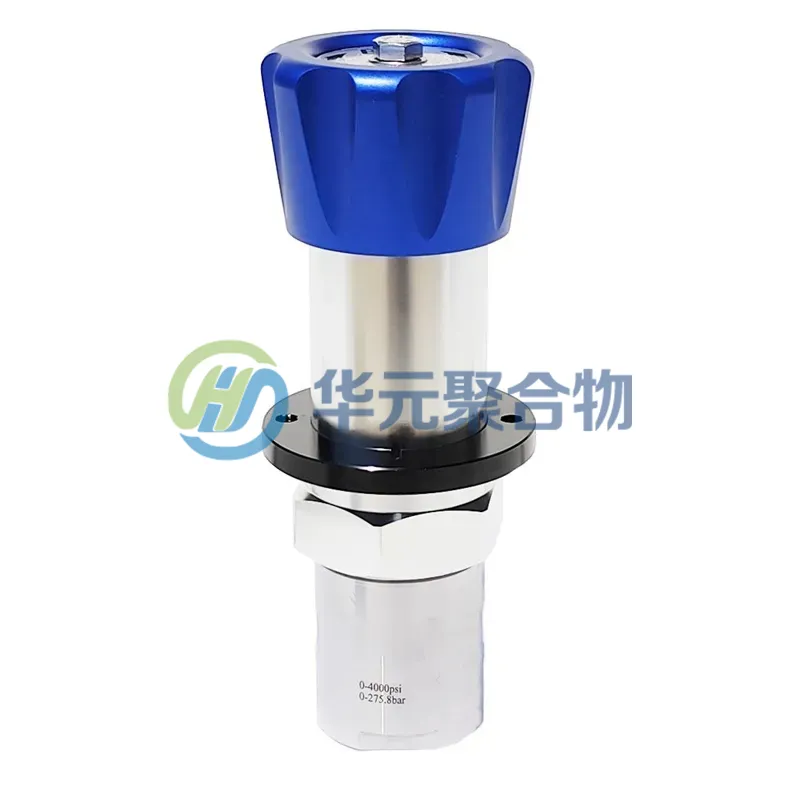

耗材配件产品详情
产品特点
- 可用于腐蚀性气体或液体
- 采用活塞式结构，安全可靠
- 滚针轴承易于操作
- 可选多种阀座密封材料

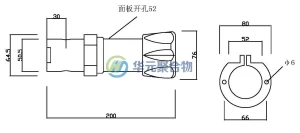

产品参数
- 最大进口压力：10000psi (689bar)
- 压力控制范围：0-6000psi (414bar)
- 流量系数(CV)：0.05 / 0.2
- 接口尺寸：NPT 1/4″F 螺纹连接
- 重量：2KG
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PEEK | 500°F (260°C) | 10000 psig (689 bar) |
| POLYIMIDE | 500°F (260°C) | 10000 psig (689 bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R5 系列调压阀订购号：
HY-R5 — A 3 A 1 Q 1 P 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：3 = PEEK，4 = POLYIMIDE
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 出口压力控制范围：
- L = 0 – 1000 psi (0 – 68.9 bar)
- N = 0 – 2000 psi (0 – 137.9 bar)
- Q = 0 – 4000 psi (0 – 275.8 bar)
- R = 0 – 6000 psi (0 – 413.7 bar)
- 6. 流量系数(Cv)：1 = 0.05（标准），3 = 0.2
- 7. 传感类型：P = 活塞，V = 自排放
- 8. 手柄及安装：1 = 标准手柄，2 = 面板安装
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
