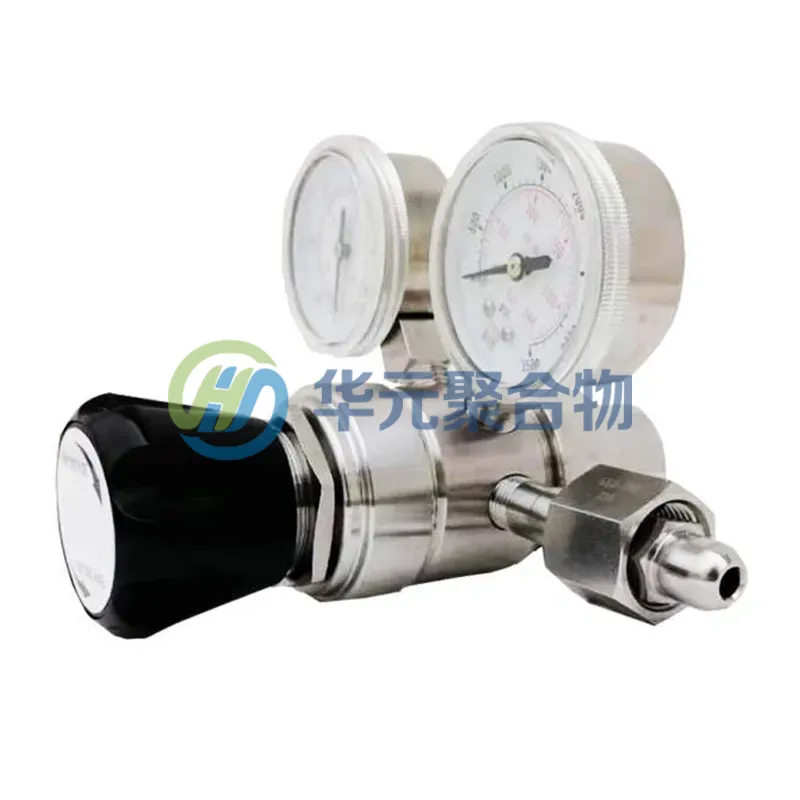

耗材配件产品详情
产品特点
- 用于气体或液体
- 不锈钢或橡胶材质膜片可选
- 入口 20μm、40μm、80μm 过滤网可选
- 供压影响约为 0.01%，输出压力优异稳定
- 双级调压设计，相当于将两个一级调压阀串联，最大程度降低气瓶内压力不断消耗对出口压力造成的影响
产品参数
- 最大进口压力：3000psi (20.7MPa)
- 压力控制范围：0-500psi (3.44MPa)
- 流量系数(CV)：0.06
- 接口尺寸：NPT 1/4″F 螺纹连接
- 重量：1.5KG
密封材料参数
| 密封材料 | 入口最大压力 | 最高使用温度 |
|---|---|---|
| PU | 20 MPa | 80℃ |
| VITON | 2 MPa | 121℃ |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R20 系列调压阀订购号：
HY-R20 — A 1 D 1 E A 1 1 0
- 1. 阀体材料：A = 316L不锈钢
- 2. 阀座密封：1 = PU，3 = VITON
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 终端压力控制范围：
- C = 0 – 0.1 MPA
- D = 0 – 0.25 MPA
- E = 0 – 0.4 MPA
- F = 0 – 0.6 MPA
- S = 0 – 1 MPA
- G = 0 – 1.6 MPA
- H = 0 – 2.5 MPA
- J = 0 – 3.4 MPA
- 6. 传感类型：A = 不锈钢膜片，B = 丁晴橡胶，C = PTFE/VITON
- 7. 手柄及安装：1 = 标准手柄，2 = 一级面板安装，3 = 二级面板安装，4 = 一级/二级面板安装
- 8. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
- 9. 安全卸压阀：0 = N（无），1 = Y（有）
