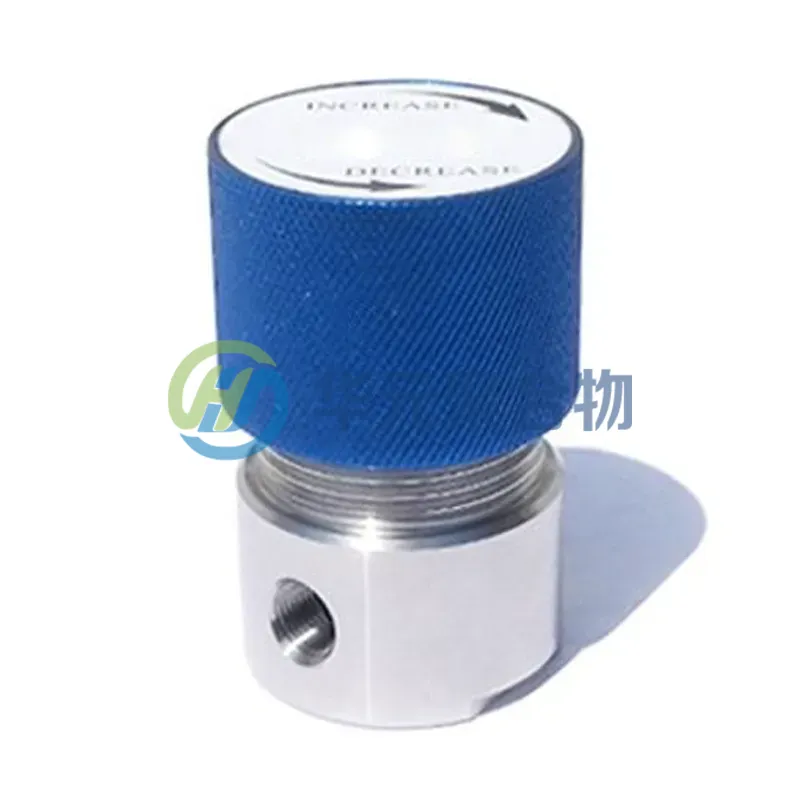

耗材配件产品详情
产品特点
- 活塞式设计结构紧凑
- 采用 316L 不锈钢材质
- 入口 40μm 过滤网
- 内部容积小，适用于安装空间有限的环境
- 重量轻，适用于腐蚀性气体或液体
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-1500psi (103bar)
- 流量系数(CV)：0.06
- 接口尺寸：NPT 1/8″F 螺纹连接
- 重量：500g
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PCTFE | 175°F (80°C) | 6000 psig (414bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R12 系列调压阀订购号：
HY-R12 — A 1 A 1 L 1 P 1
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：1 = PCTFE（标准）
- 3. 孔口配置：见“孔口配置图”（仅限A、B、C选项）
- 4. 工艺接口：1 = 1/8in FNPT，2 = 1/4in SAE（如需其他尺寸接口请咨询）
- 5. 出口压力控制范围：
- F = 0 – 100 psi (0 – 6.9 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- L = 0 – 1000 psi (0 – 69 bar)
- M = 0 – 1500 psi (0 – 103 bar)
- 6. 流量系数(Cv)：1 = 0.06（标准）
- 7. 传感类型：P = 活塞
- 8. 手柄及安装：1 = 标准手柄，2 = 带面板安装（铝）
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
