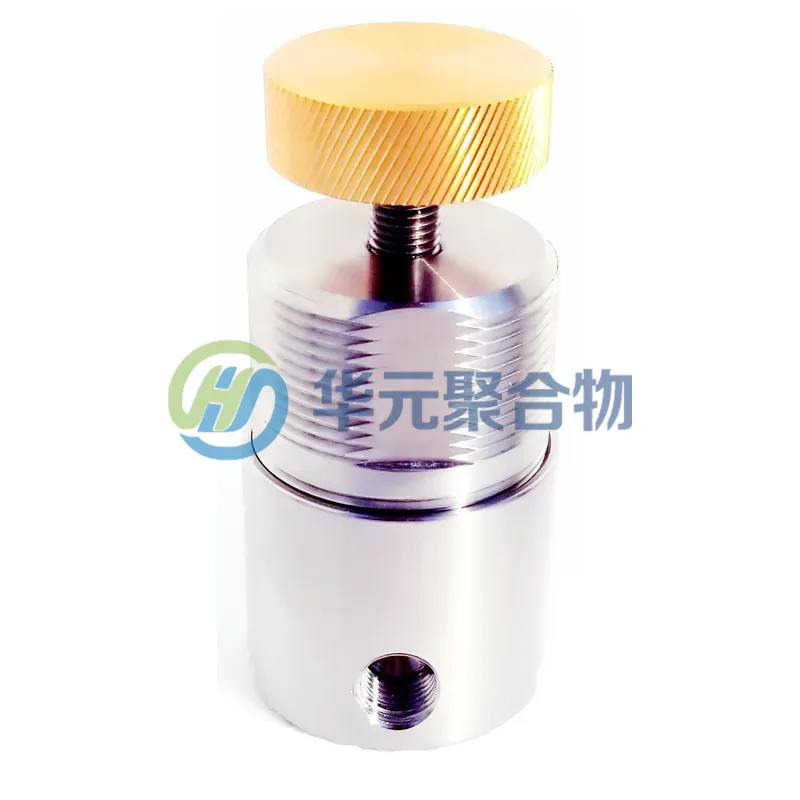

耗材配件产品详情
产品特点
- 用于腐蚀性气体或液体
- 316不锈钢材质
- 本体内部EP级电解抛光
- 金属或氟橡胶专用隔膜密封
- 微型小体积，安装空间极小
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.025 / 0.06
- 接口尺寸：NPT 1/8″F 螺纹连接
- 重量：350克
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 150°F (60°C) | 3000 psig (207 bar) |
| PCTFE | 175°F (80°C) | 6000 psig (414 bar) |
| PEEK | 500°F (260°C) | 6000 psig (414 bar) |
| POLYIMIDE | 500°F (260°C) | 6000 psig (414 bar) |
| VITON | 400°F (204°C) | 300 psig (20.7 bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R11 系列调压阀订购号：
HY-R11 — A 1 A 1 E 1 A 1
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：1 = PTFE，2 = PCTFE，3 = PEEK，4 = POLYIMIDE，5 = VITON
- 3. 孔口配置：见“孔口配置图”（仅限A、B、C选项）
- 4. 工艺接口：1 = 1/8in FNPT
- 5. 出口压力控制范围：
- C = 0 – 10 psi (0 – 0.69 bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar) （注：出口压力超过200PSI需要选T型手柄）
- 6. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025
- 7. 传感类型：A = 不锈钢膜片，B = PTFE/VITON双膜片
- 8. 手柄及安装：1 = 标准指轮，2 = 标准指轮带面板安装（铝），3 = 防松螺母，4 = 锁紧螺栓，7 = T形手柄，8 = 面板安装（不锈钢），9 = 电动执行器
