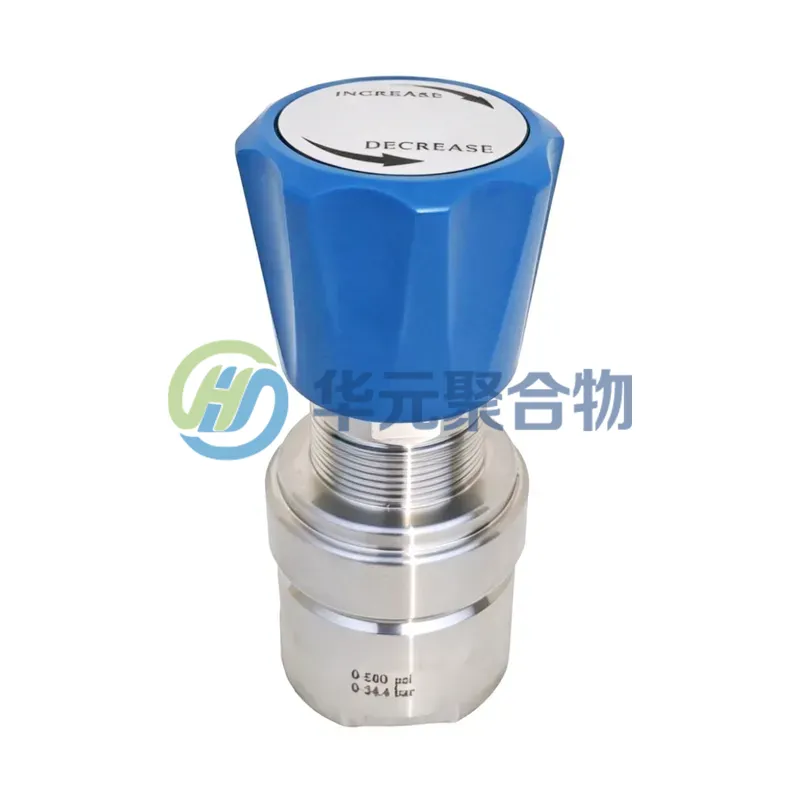

耗材配件产品详情
产品特点
- 可用于腐蚀性气体或液体
- 可选不锈钢、VITON隔膜密封
- 316L不锈钢本体
- 进口可配 20μm / 60μm 过滤芯
- 低压场合下可实现高灵敏大流量的压力控制，将衰减降至最低
产品参数
- 最大进口压力：300psi (20.7bar)
- 压力控制范围：0至250psi (17.2bar)
- 流量系数(CV)：0.2 / 0.06
- 接口尺寸：NPT 1/4″F 螺纹连接
- 最大工作温度：+204℃ (400°F)
密封材料参数
| 密封材料 | 入口最大压力 | 最高使用温度 |
|---|---|---|
| VITON | 20.7bar | 204℃ |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R10 系列调压阀订购号：
HY-R10 — A 5 A 1 E 3 A 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：5 = VITON，6 = FFKM，7 = NBR
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 出口压力控制范围：
- C = 0 – 6 psi (0 – 0.41 bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- I = 0 – 10 psi (0 – 1.03 bar)
- 6. 流量系数(Cv)：1 = 0.06，3 = 0.2（标准）
- 7. 传感类型：A = 不锈钢膜片，C = PTFE/VITON双膜片，D = 液体专用膜片
- 8. 手柄及安装：1 = 标准手柄，2 = 带面板安装（铝），3 = 防松螺母，4 = 锁紧锁栓，5 = 金属手柄，6 = 金属手柄带面板安装，7 = 带面板安装（不锈钢），8 = 气源加载，9 = 气缸加载
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
