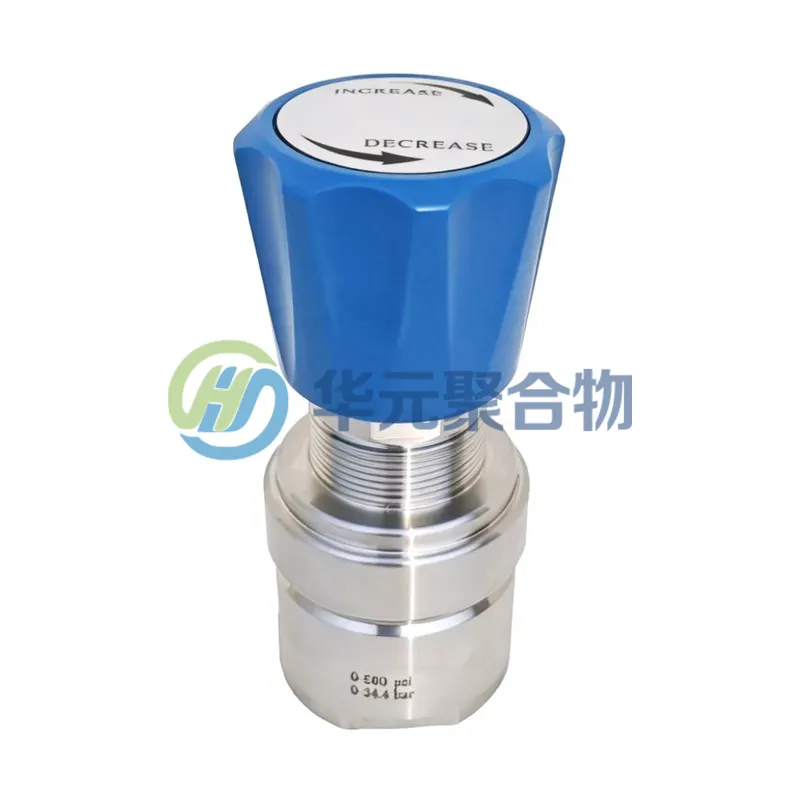

耗材配件产品详情
产品特点
- 用于腐蚀性气体或液体
- 本体内部EP级电解抛光
- 入口20、100、200μm过滤网
- 金属或液体专用隔膜密封
- 多种进出孔口类型可选
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2 / 0.5
- 接口尺寸：NPT 1/4″F 螺纹连接
- 重量：0.86KG
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 150°F / 66°C | 3000 psig (207 bar) |
| PCTFE | 175°F / 80°C | 6000 psig (414 bar) |
| PEEK | 500°F / 260°C | 6000 psig (414 bar) |
| POLYIMIDE | 500°F / 260°C | 6000 psig (414 bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-R1 系列调压阀订购号：
HY-R1 — A 1 A 1 E 1 A 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金，D = 黄铜
- 2. 阀座密封：1 = PTFE，2 = PCTFE，3 = PEEK，4 = POLYIMIDE
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT，2 = 1/4 VCR 内螺纹，3 = 1/4 VCR 外螺纹
- 5. 出口压力控制范围：
- C = 0 – 10 psi (0 – 0.69bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- 6. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.2，4 = 0.5
- 7. 传感类型：A = 不锈钢膜片，B = 自排放，C = VITON/PTFE 双膜片，D = 液体专用膜片
- 8. 调压类型：1 = 标准手柄，2 = 面板安装（铝），3 = 防松螺母，4 = 锁紧螺栓，5 = 金属手柄，6 = 金属手柄+面板安装，7 = 面板安装（不锈钢），8 = 电动执行器
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
