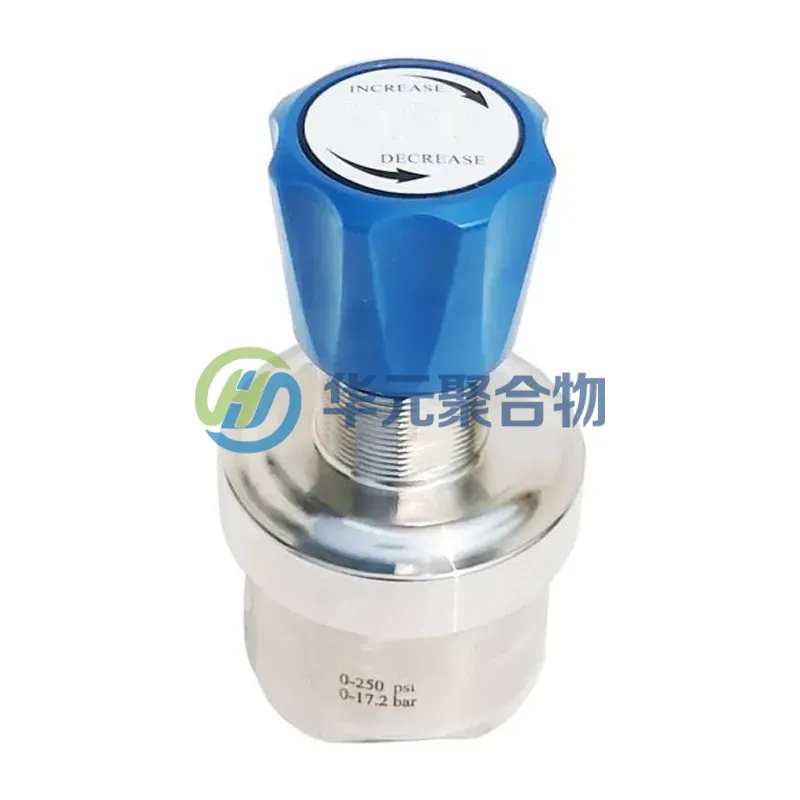

耗材配件产品详情
产品特点
- 可用于腐蚀性气体或液体
- 大直径膜片设计压力感应灵敏
- 本体材料采用316L不锈钢
- 可选多种阀座密封材料
- 软阀座的设计使得该阀门可以实现准确设定背压值

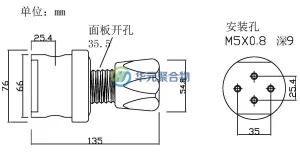

产品参数
- 最高使用温度：260℃ (500°F)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：1.1
- 接口尺寸：NPT 1/2″F、NPT 1/4″F 螺纹连接
- 重量：1.45KG
密封材料参数
| 密封材料 | 最高使用温度 | 压力范围 |
|---|---|---|
| PTFE | 150°F (66°C) | 0-500 psig (34.4 bar) |
| PCTFE | 175°F (80°C) | 0-500 psig (34.4 bar) |
| Viton | 250°F (121°C) | 0-250 psig (17.2 bar) |
| PEEK | 260°C (500°F) | 0-500 psig (34.4 bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-P3 系列背压阀订购号：
HY-P3 — A 1 A 1 E 1 A 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：1 = PTFE，2 = PCTFE，3 = PEEK，4 = Viton
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/2in FNPT，2 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 压力控制范围：
- C = 0 – 10 psi (0 – 0.69 bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar) （注：压力高于200psi需选用T形手柄）
- 6. 流量系数(Cv)：1 = 1.1
- 7. 传感类型：A = 不锈钢膜片，B = VITON
- 8. 手柄及安装：1 = 标准手柄，2 = 标准手柄带面板安装（铝），3 = 防松螺母，4 = 锁紧螺栓，5 = 金属手柄，6 = 金属手柄带面板安装，7 = T形手柄，8 = 面板安装（不锈钢）
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
