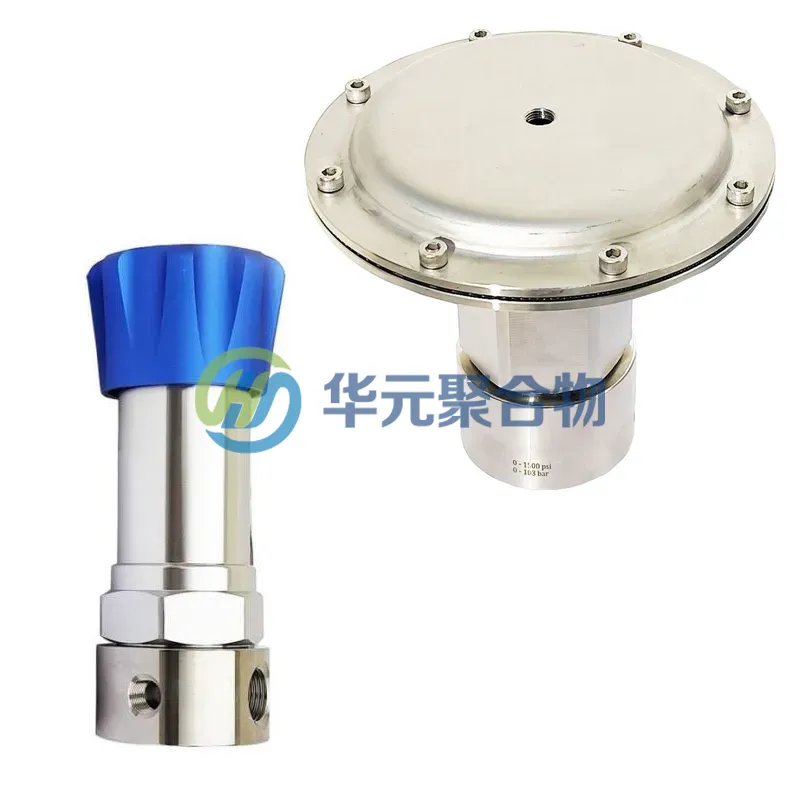

耗材配件产品详情
产品特点
- 可用于腐蚀性气体或液体
- 多种阀座密封材料可选
- 316L不锈钢及其它可选材料
- 活塞设计结构
- 压力控制可达 0-3000PSI，能够满足多种气体或液体应用场合的需求
产品参数
- 压力控制范围：0-3000psi (207bar)
- 最大工作温度：260℃ (500°F)
- 流量系数(CV)：0.6 / 1.0
- 接口尺寸：NPT 1/2″F 螺纹连接
- 重量：1.8KG
密封材料参数
| 密封材料 | 最高使用温度 | 压力范围 |
|---|---|---|
| PTFE | 66℃ (150°F) | 0-1000 psi (68 bar) |
| PCTFE | 130℃ (266°F) | 0-3000 psi (207 bar) |
| PEEK | 260℃ (500°F) | 0-3000 psi (207 bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-P28 系列背压阀订购号：
HY-P28 — A 1 A 1 N 1 P 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座材料：1 = PCTFE（标准），2 = PEEK，3 = PTFE（最大入口1000PSI）
- 3. 孔口配置：见“孔口配置图”（如A、B、C等，详情请咨询）
- 4. 工艺接口：1 = 1/2in FNPT（如需其他尺寸接口请咨询）
- 5. 压力范围：
- J = 0 – 500 psi (0 – 34.4 bar)
- L = 0 – 1000 psi (0 – 69 bar)
- M = 0 – 1500 psi (0 – 103 bar)
- I = 0 – 3000 psi (0 – 207 bar) （注：出口压力高于1500psi需选用T形手柄）
- 6. 流量系数(Cv)：1 = 0.6（标准），2 = 1.0
- 7. 传感类型：P = 活塞
- 8. 手柄及安装：5 = 金属手柄，6 = 金属手柄带面板安装，7 = T型手柄，8 = 气控加载，9 = 气缸加载
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
