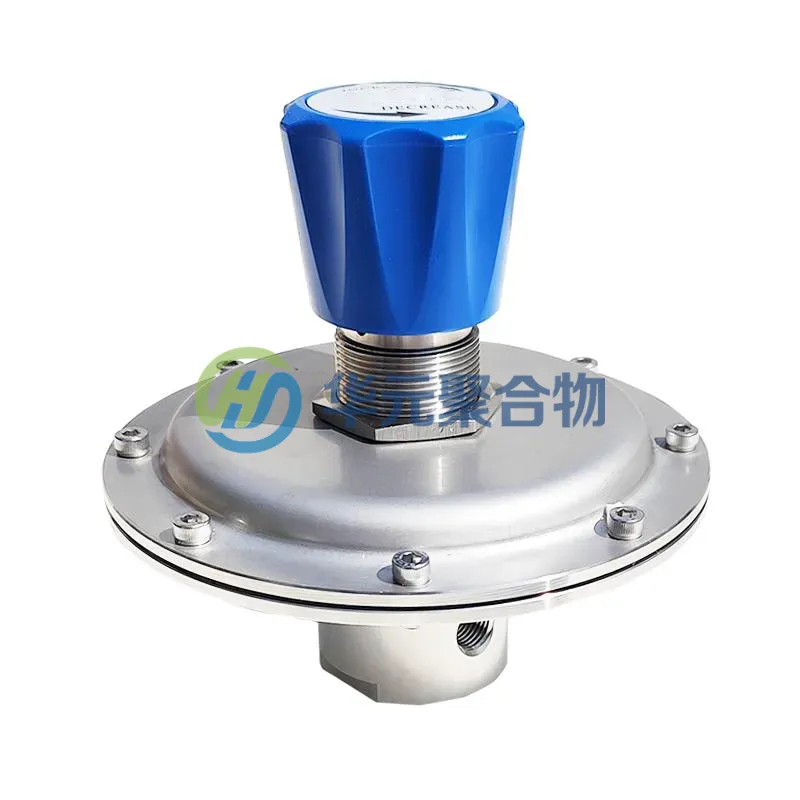

耗材配件产品详情
产品特点
- 可用于腐蚀性气体
- 大膜片结构设计，压力感应灵敏
- 316L 不锈钢阀体，耐腐蚀性强
- 大直径膜片提高了压力感应灵敏度，实现精准调节
产品参数
- 压力控制范围：0 至 100KPA
- 流量系数(CV)：0.2 / 0.06
- 接口尺寸：NPT 1/4″F 螺纹连接
- 重量：2.2KG
密封材料参数
| 密封材料 | 入口最大压力 | 最高使用温度 |
|---|---|---|
| Viton | 0-100KPA | 121℃ (250°F) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-P15 系列背压阀订购号：
HY-P15 — A 4 F 1 A 3 1 1
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：4 = VITON
- 3. 孔口配置：见“孔口配置图”（仅限A、F、I选项，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 压力控制范围：
- A = 0 – 3 kpa
- B = 0 – 5 kpa
- C = 0 – 10 kpa
- D = 0 – 25 kpa
- E = 0 – 50 kpa
- F = 0 – 100 kpa
- 6. 流量系数(Cv)：1 = 0.06，3 = 0.2
- 7. 手柄及安装：1 = 塑料手柄，2 = 塑料手柄+面板安装
- 8. 压力表选配：0 = 无压力表，1 = 中性表（kpa）
