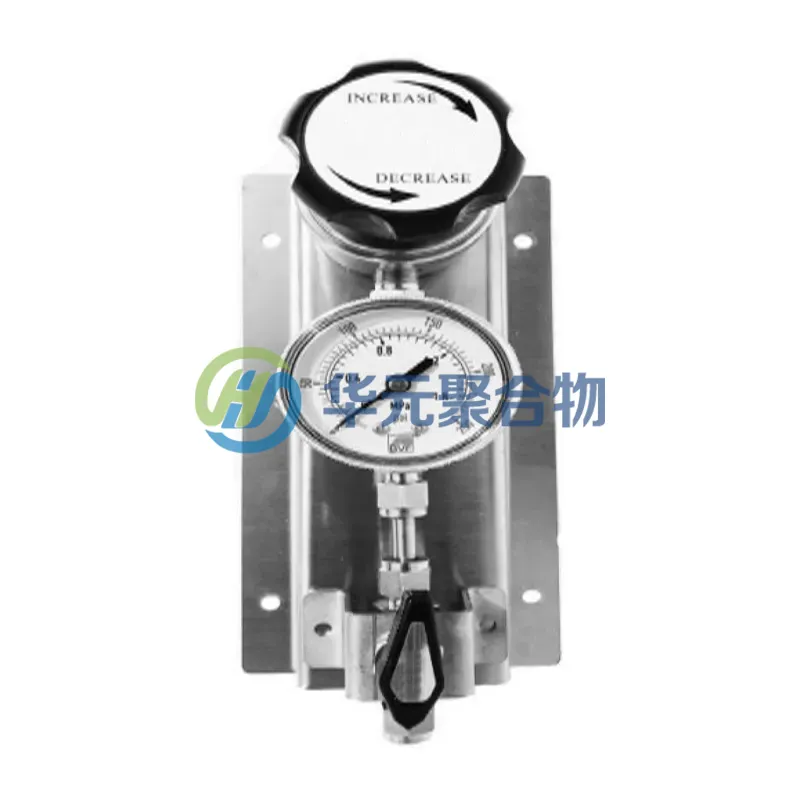

产品特点
- 用于末端调压，采用单级膜片减压阀
- 出口可选多路支管，满足多点用气需求
- 入口 20μm 过滤器，增加使用寿命
- 固定面板安装，操作方便
- 本体材料采用 316L 不锈钢或铜镀镍
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2 / 0.5
- 工作温度：-40℃ 至 +260℃
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 150°F (66°C) | 3000 psig (207bar) |
| PCTFE | 175°F (80°C) | 6000 psig (414bar) |
| PEEK | 500°F (260°C) | 6000 psig (414bar) |
| PU | 175°F (80°C) | 3000 psig (207bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-M1 系列终端控制订购号：
HY-M1 — A 2 1 F A 1 1 0
- 1. 阀体材料：A = 316L不锈钢
- 2. 阀座密封：1 = PU，2 = PTFE，3 = PCTFE，4 = PEEK
- 3. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.2，4 = 0.5
- 4. 出口压力控制范围：
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- 5. 传感类型：A = PTFE/橡胶膜片，B = PTFE/不锈钢膜片
- 6. 接口类型：1 = 1进1出，2 = 1进2出，3 = 1进3出
- 7. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
（备注：如若有特殊要求的孔口配置，可以定制）
