产品特点
- 减压部分采用通用单级减压阀结构
- 本体采用 316L 不锈钢
- 金属或橡胶材质膜片可选
- 重量：1.5KG

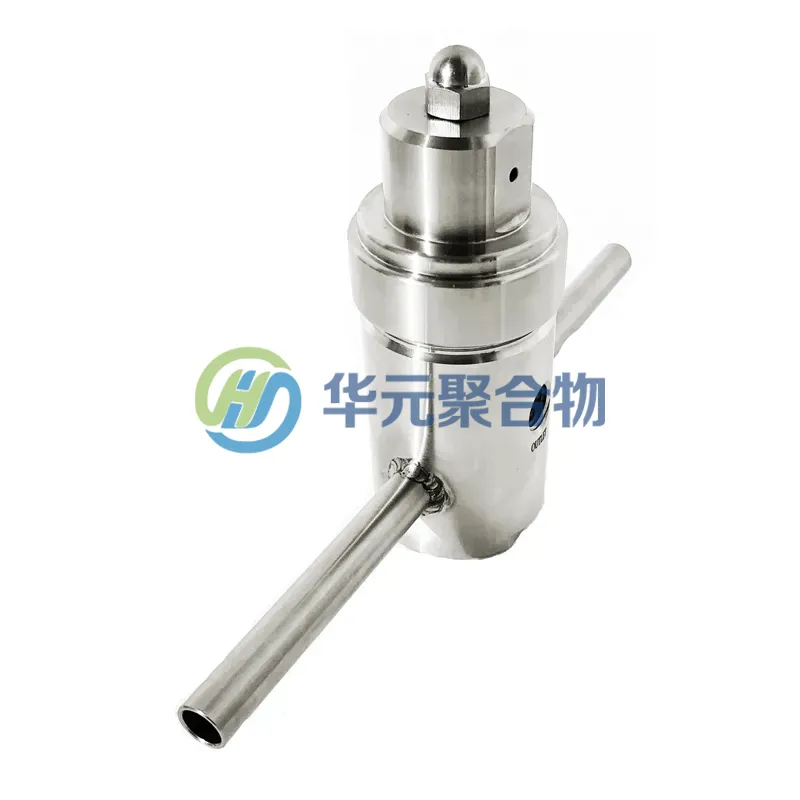

- H2 系列蒸汽加热减压阀通常用于预热液体防止样品冷却，由减压和热交换两部分组成
产品参数
- 最大进口压力：3600psi (248bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2 / 0.5
- 加热温度范围：-40 至 200℃ (302°F)
- 蒸汽卡套管：1/2 英寸
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PEEK | 500°F (260°C) | 3600 psi (25 MPa) |
| POLYIMIDE | 500°F (260°C) | 3600 psi (25 MPa) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-H2 系列减压阀订购号：
HY-H2 — A 3 A 1 E 1 A 1 0
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：3 = PEEK（标准），4 = POLYIMIDE

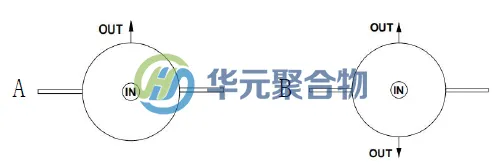

- 3. 孔口配置：见“孔口配置图”（A、B等选项，详情请咨询）
- 4. 工艺接口：1 = 1/4in FNPT（如需其他尺寸接口请咨询）
- 5. 出口压力控制范围：
- C = 0 – 10 psi (0 – 0.69 bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- 6. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.20，4 = 0.5
- 7. 传感类型：A = 不锈钢膜片，B = VITON膜片
- 8. 手柄及安装：1 = 防松螺母，2 = 锁紧螺栓，8 = 面板安装（不锈钢）
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
