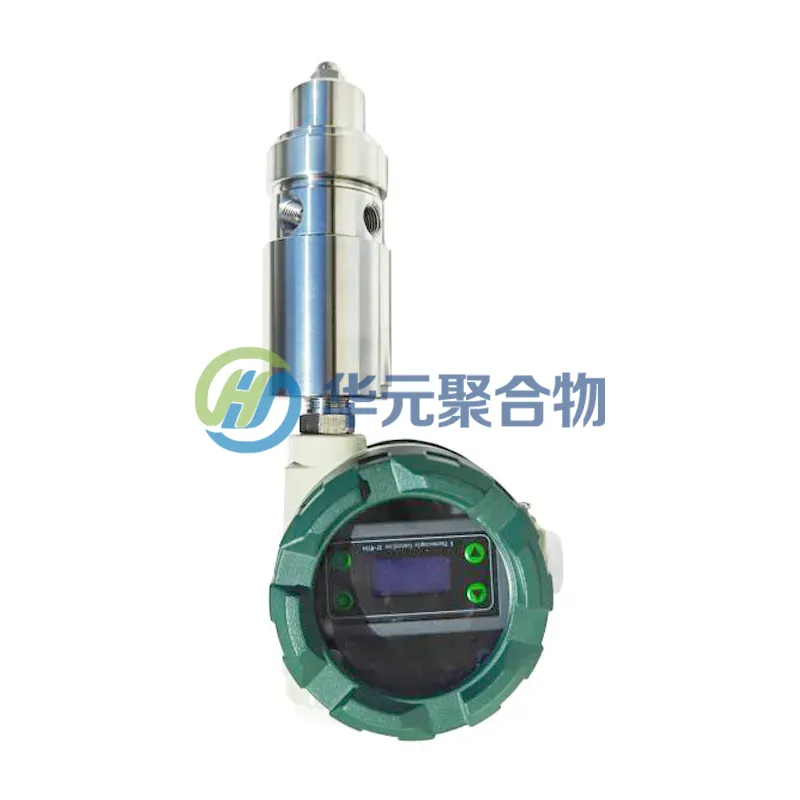

耗材配件产品详情
产品特点
- 减压部分采用通用单级减压阀结构
- 微电脑温度模块控制，加热均匀稳定
- 防爆设计满足 CxdbIICT4Gb
- 电源采用 220V 交流电压
- 电加热汽化减压阀通常用来汽化液体样品或者预热气体样品以防止样品冷凝
- 由减压和热交换两部分组成，加热部分采用微电脑温度模块输出控制
产品参数
- 最大进口压力：3600psi (248bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2 / 0.5
- 温度范围：-40 至 260℃ (500°F)
- 电源要求：220V 交流电压
- 防爆等级：CxdbIICT4Gb
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 80℃ | 3000 psig (20.7 MPa) |
| PTFE | 80℃ – 130℃ | 1000 psig (6.9 MPa) |
| PTFE | 130℃ – 150℃ | 400 psig (2.76 MPa) |
| PCTFE | 80℃ | 3600 psig (25 MPa) |
| PCTFE | 80℃ – 130℃ | 1000 psig (6.9 MPa) |
| PCTFE | 130℃ – 150℃ | 400 psig (2.76 MPa) |
| PEEK | 260℃ | 3600 psig (25 MPa) |
| POLYIMIDE | 260℃ | 3600 psig (25 MPa) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-H1 系列调压阀订购号：
HY-H1 — A 3 Y 1 E 1 A 1 1
- 1. 阀体材料：A = 316L不锈钢，B = 哈氏合金，C = 蒙乃尔合金
- 2. 阀座密封：1 = PTFE，2 = PCTFE，3 = PEEK（标准），4 = POLYIMIDE

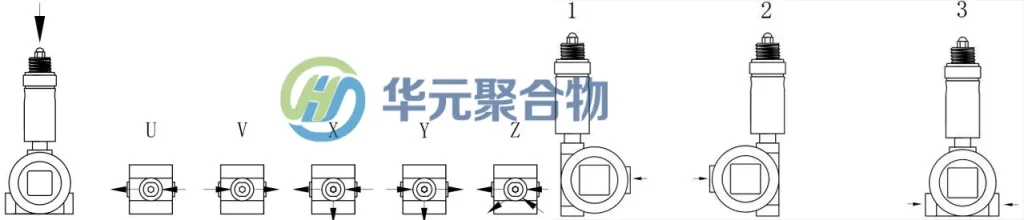

- 3. 孔口配置：见“孔口配置图”（U/V/X/Y/Z等选项，详情请咨询）
- 4. 工艺接口：1 = 1/8 NPTF 进口，1/4NPTF 出口；2 = 1/4 NPTF 进口，1/4NPTF 出口
- 5. 出口压力控制范围：
- C = 0 – 10 psi (0 – 0.69 bar)
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- 6. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.2，4 = 0.5
- 7. 功率(W)：A = 150W，B = 300W，C = 600W，D = 900W
- 8. 手柄及安装：1 = 防松螺母，2 = 锁紧螺栓，4 = 面板安装，10 = 安装支架
- 9. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
