产品特点

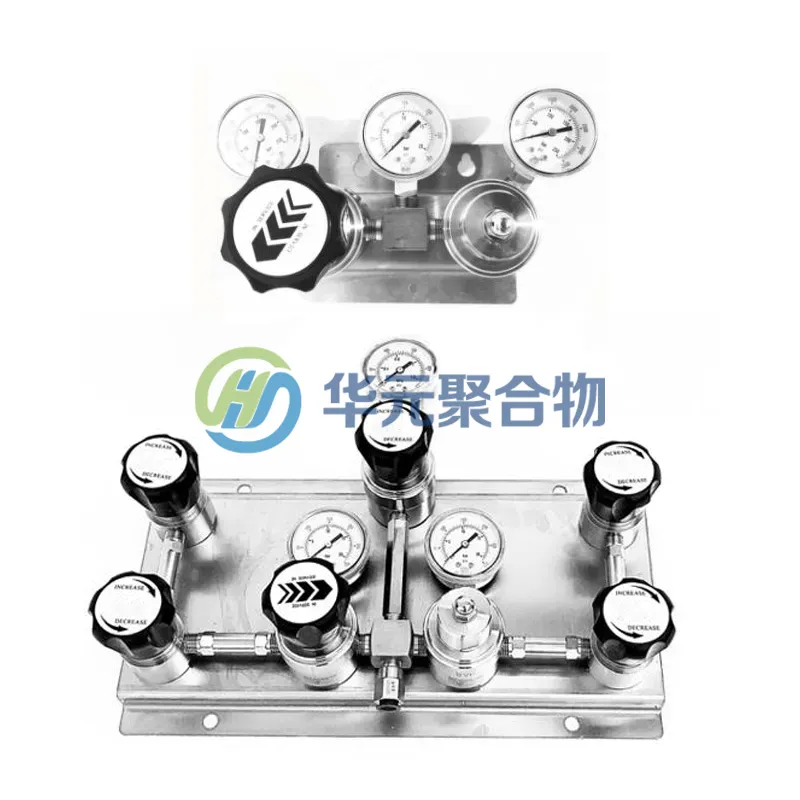

- 应用于高压钢瓶气体输送系统，主气源压力降至较低时自动切换到替代气源实现连续供气
- 入口 20μm 过滤器增加使用寿命
- 安全泄放阀保护设备
- 壁挂式安装，易于观察操作
- 可选配压力开关报警器，可选择带吹扫功能
产品参数
- 最大进口压力：6000psi (414bar)
- 压力控制范围：0-500psi (34.4bar)
- 流量系数(CV)：0.06 / 0.025 / 0.2 / 0.5
- 工作温度：-40℃ 至 +260℃
- 本体材料：316L不锈钢
密封材料参数
| 密封材料 | 最高使用温度 | 最大入口压力 |
|---|---|---|
| PTFE | 150°F (66°C) | 3000 psig (207bar) |
| PCTFE | 175°F (80°C) | 6000 psig (414bar) |
| PEEK | 500°F (260°C) | 6000 psig (414bar) |
| PU | 175°F (80°C) | 3000 psig (207bar) |
订购信息（型号编码规则）
按以下所示顺序排列代号形成 HY-CM1 系列切换系统订购号：
HY-CM1 — A 1 1 F 1 1 A 1 0
- 1. 阀体材料：A = 316L不锈钢
- 2. 阀座密封：1 = PU，2 = PTFE，3 = PCTFE，4 = PEEK
- 3. 流量系数(Cv)：1 = 0.06（标准），2 = 0.025，3 = 0.2，4 = 0.5
- 4. 出口压力控制范围：
- D = 0 – 25 psi (0 – 1.7 bar)
- E = 0 – 50 psi (0 – 3.4 bar)
- F = 0 – 100 psi (0 – 6.8 bar)
- G = 0 – 250 psi (0 – 17.2 bar)
- J = 0 – 500 psi (0 – 34.4 bar)
- 5. 选配类型：1 = 带吹扫，带输出阀；2 = 带吹扫，无输出阀；3 = 无吹扫，带输出阀；4 = 无吹扫，无输出阀
- 6. 进出口连接类型：1 = 垂直进气卡套连接；2 = 水平进气卡套连接；3 = 1/4NPT(F)垂直进气；4 = 1/4NPT(F)水平进气
- 7. 进气口连接：A = 无；B = 高压软管/带钢瓶接头；C = 金属导管/带钢瓶接头
- 8. 压力表选配：0 = 无压力表，1 = 中性表（Mpa/psi），2 = 中性表（bar/psi），3 = 中性表（Mpa）
- 9. 安全卸压阀：0 = N（无），1 = Y（有）
