耗材配件产品详情
核心特性与优势
本产品为 Waukesha 品牌原厂规格 109281 燃油喷射器密封垫片，是保障 CFR 系列发动机燃油喷射系统精确性与可靠性的关键部件。该垫片专为承受高压燃油喷射和严苛的发动机工作环境而设计，能有效防止燃油渗漏，确保发动机性能测试数据的准确性。
优质耐候材料：采用无石棉纤维增强丁腈橡胶（NBR）制成，纤维含量不低于30%，确保了优异的机械强度、耐油性和耐介质腐蚀能力。
精确的尺寸适配：垫片厚度为 1.0mm，外径 65mm，内径 25mm，符合 CFR F5 喷射器安装孔的公差要求（±0.1mm），可实现完美贴合与密封。
宽泛的工作范围：可耐受 -30℃ 至 150℃ 的极端温度，并能在高达 1.0MPa 的密封压力下稳定工作，满足发动机测试的各种工况需求。
可靠的工艺保障：通过模压成型工艺制造，确保产品结构致密、尺寸一致，并在表面印有 “Interface” 及 “CFR” 标识，便于追溯与识别。
应用场景
该密封垫片是 Waukesha CFR 系列发动机（特别是 CFR F5 柴油十六烷值机）进行维护和保养时的理想选择，具体应用包括：
柴油十六烷值测试：安装在燃油喷射器与缸盖之间，确保测试过程中无柴油泄漏，防止干扰燃烧压力检测结果。
喷射器维护与更换：在维修或更换喷射器（如 110700 型号喷嘴）时，同步更换此垫片，可快速恢复系统的密封性能，避免因老旧垫片失效导致的燃油泄漏。
台架试验长效密封：为发动机台架试验中的喷射系统提供长期、稳定的密封保障，有助于精确控制燃油喷射量，确保试验数据的可靠性。

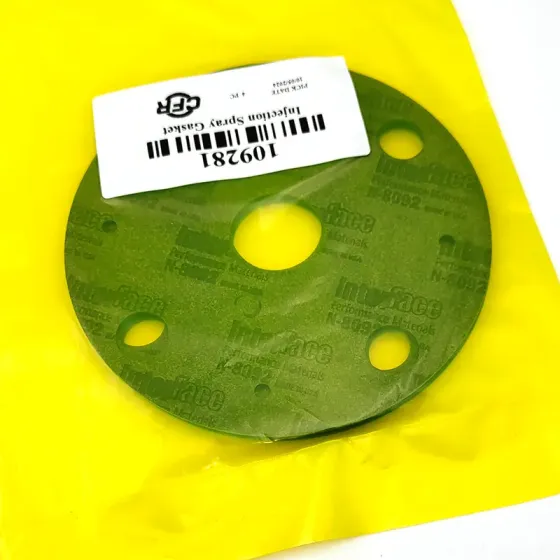

包装与规格
包装方式：采用黄色防静电袋包装，符合 IP54 防尘防溅等级，有效保护产品在运输和存储过程中不受损害。
包装数量：每包包含 4 个深绿色垫片。
产品标识：垫片表面印有 “Interface” 及 “CFR” 标识；包装袋上清晰标注生产日期及产品信息。
主要适配设备与相关配件参考
适用设备机型
Waukesha CFR F5 柴油十六烷值检测仪
Waukesha CFR F-1/F-2 辛烷值检测仪系列
Waukesha CFR F-4 增压法航空汽油辛烷值检测仪
关联部件
燃油喷射器：110700
燃烧传感器垫片：111342
提示：本产品为关键密封件，定期检查与更换有助于维持设备的最佳性能与测试精度。如需其他 CFR 系列发动机配件，请联系华元聚合物公司客服获取支持。
