本特利Bently Nevada 3300 XL 8mm 电涡流传感器系统

本特利Bently Nevada 3300 XL 8mm 电涡流传感器系统 产品信息

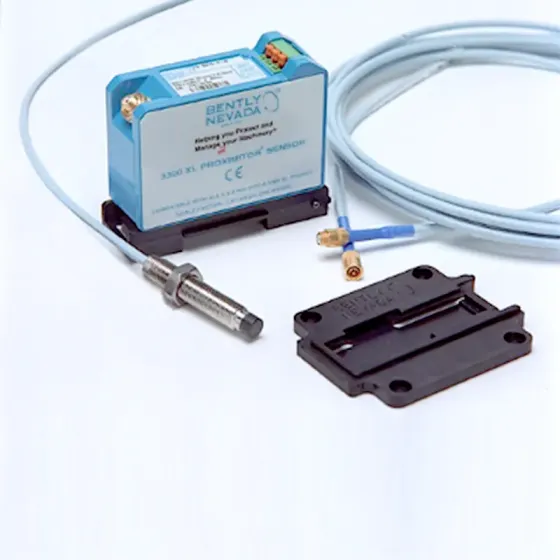

一、系统组成

3300 XL 8mm 电涡流传感器系统由三部分核心组件构成：

• 3300 XL 8mm 探头
• 3300 XL 延伸电缆
• 3300 XL 前置器

二、核心功能与优势

1. 测量范围：可同步测量静态位移（如轴系位置）和动态振动（如轴承振动），同时支持键相位（Keyphasor*）和转速测量，适用于滑动轴承机械的状态监测。
2. 标准合规：标准 5 米系统完全符合美国石油协会（API）670 标准（第四版），满足机械组态、线性范围、准确度及温度稳定性要求。
3. 兼容性强：
   • 探头、延伸电缆、前置器完全可互换，无需单独匹配或工作台校准；
   • 向后兼容，与非 XL 3300 系列 5mm 和 8mm 传感器系统组件互换（如空间不足时，可用 3300 5mm 探头替代）。

三、关键技术参数

• 线性范围：2mm（80 mils），范围为 0.25~2.3mm（10~90 mils，对应输出电压约 – 1~-17Vdc）。
• 推荐径向振动间隙设定值：-9Vdc（对应距离约 1.27mm/50 mils）。

四、主要型号分类

1. 3300 XL 8mm 探头（按螺纹 / 结构划分）：
   • 英制螺纹（3/8-24UNF）：
     • 非铠装：330101
     • 铠装：330102
   • 公制螺纹（M10 x 1）：
     • 非铠装：330103
     • 铠装：330104
   • 反装探头：
     • 3/8-24UNF 螺纹：330105-02-12-CXX-DXX-EXX
     • M10 x 1 螺纹：330106-05-30-CXX-DXX-EXX
   • 无螺纹壳体：
     • 非铠装：330140
     • 铠装：330141
2. 大温度范围（ETR）探头：
   • 英制螺纹（3/8-24UNF）：
     • 非铠装：330191
     • 铠装：330192
   • 公制螺纹（M10 x 1）：
     • 非铠装：330193
     • 铠装：330194
   • 反装探头：
     • 3/8-24UNF 螺纹：330195-02-12-CXX-DXX
     • M10 x 1 螺纹：330196-05-30-CXX-DXX
   • 无螺纹壳体：
     • 非铠装：330197
     • 铠装：330198
3. 延伸电缆：
   • 标准型：330130-AXXX-BXX-CXX
   • 大温度范围（ETR）型：330190-AXXX-BXX-CXX
4. 前置器：
   • 330180-AXX-BXX

五、核心技术特性

• 线性范围：0.25~2.3mm（10~90 mils，对应输出 – 1~-17Vdc），确保测量精度；
• 互换性：所有组件无需单独校准即可互换，降低维护成本；
• 兼容性扩展：可与非 XL 3300 系列 5mm/8mm 组件混用（如空间受限用 5mm 探头替代）。
