本特利Bently Nevada 3300 XL 25mm 电涡流传感器系统

本特利Bently Nevada 3300 XL 25mm 电涡流传感器系统产品信息

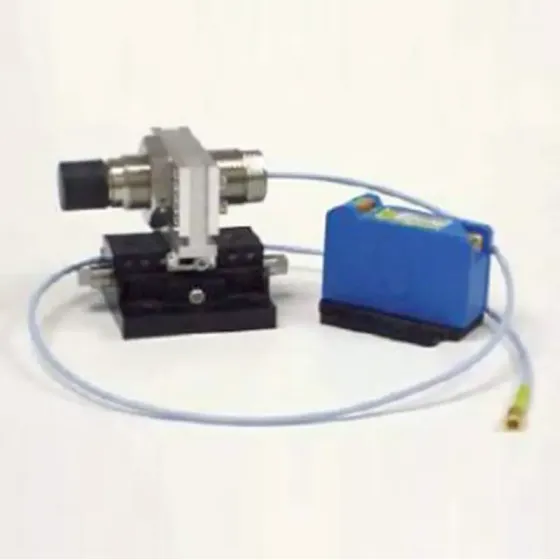

一、系统组成

3300 XL 25mm 电涡流传感器系统由以下核心组件构成：

• 3300 XL 25mm 趋近式探头
• 3300 XL 25mm 延伸电缆
• 3300 XL 25mm 前置器
• 3300 XL 滑动支架

二、核心功能与应用场景

1. 核心功能：
   输出灵敏度为 0.787 V / 毫米（20 mV/mil），线性范围达 12.7 毫米（500 mils），主要用于测量中到大型蒸汽透平发电机的差胀（DE）（由转子与定子膨胀率差异引起的轴向位移）。
2. 差胀测量（DE）安装方式：
   • 两个传感器测量凸缘同一侧（互为冗余，优先推荐，需足够凸缘高度）；
   • 两个补偿式传感器分别测量凸缘相对侧（可加倍测量范围，适用于轴向位移量大的场景）；
   • 一个测转子斜面、一个测独立斜面 / 不同位置（补偿径向移动，适用于特定靶面类型）。
     安装方式取决于靶面尺寸、预计轴向位移量及靶面类型。

三、关键技术参数

• 线性范围：12.7 毫米（500 mils），范围为 0.63~13.33 毫米（25~525 mils，对应输出电压约 – 1.5~-11.5Vdc）。
• 平均灵敏度（ASF）：公称值 0.787 V / 毫米（20 mV/mil）。

四、兼容性与升级特性

• 替代范围：可替换所有标准 7200 25mm、7200 35mm 和 25mm DE 整体传感器系统（含侧面 / 尾部引出探头），探头壳体选型多样。
• 升级适配：前置器输出与 7200 系列及 25mm DE 整体系统一致，升级时无需修改监测器组态，但需将探头、电缆、前置器全部替换为 3300 XL 25mm 组件（不可混合使用）。

五、主要型号

• 探头：330851-AXX-BXXX-CXXX-DXX-EXX-FXX
• 前置器：330850-AXX-BXX
• 延伸电缆：330854-AXXX-BXX-CXX
• 滑动支架：330853-AXX-BXX
